時控開關和變壓器電源怎么接線？

時控開關：微電腦時控開關、小型時控開關、藍牙時控開關、經(jīng)緯度時控開關等，是控制用電器自動定時開啟、關閉的電氣裝置。

變壓器電源：LED電源、變壓器、LED開關電源、LED防雨電源、LED超薄電源、LED燈箱電源等，是將AC220V交流電轉(zhuǎn)換為DC12/24/30v的電器裝置。

目前市場常見的變壓器電源分為兩款：LED防雨電源和LED超薄電源（主要應用在燈箱上）。

時控開關和LED開關電源怎么接線？

時控開關和LED防雨電源：

1.220V市電接入時控開關左側的進線端子。

2.時控開關右側出線端子連接連接在LED防雨電源進線端子L、N。

3.LED防雨電源出線端子的正負極（共三對正負極，可任意選擇兩個正負極接線）連接低壓（12V）燈具的正負極。

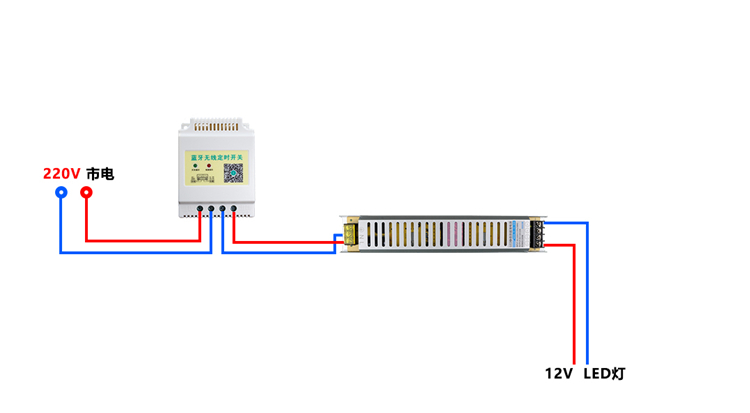

時控開關和LED超薄電源：

1.220V市電接入時控開關左側的進線端子。

2.時控開關右側出線端子連接連接在LED超薄電源進線端子L、N。

3.LED超薄電源出線端子的正負極（共兩對正負極，可任意選擇兩個正負極接線）連接低壓（12V）燈具的正負極。

備注：a.為了用電安全考慮，建議使用空氣開關。

b.LED防雨電源務必垂直安裝，已達到最佳的防雨效果。
